3. 네트워크 계층 (part 1)

Contents

  1. IP
  2. ARP
  3. ICMP


(1) IP

a) 네트워크 계층

(지난 시간까지) 물리 계층 + 데이터링크 계층:

\(\rightarrow\) “LAN에 국한”된 통신이었다!


Q) LAN을 넘어서기 위한 계층은? (i.e., 네트워크 “간” 통신이 가능한 계층은?)

\(\rightarrow\) 네트워크 계층

  • 라우팅: 다른 네트워크끼리 통신할 수 있도록, 데이터가 어떤 경로로 전달될지 결정하는 과정


b) IP 주소 (& MAC 주소)

네트워크 “간”의 통신을 위해서는 IP 주소가 필요하다.

\(\rightarrow\) Q) MAC 주소가 있지 않나?


MAC 주소만을 이용할 경우?

  • (1) 도달 경로 파악 어려움 (라우팅 어려움)
  • (2) 세상에 기기는 매우 많음 …. 임의의 네트워크에 속한 호스트의 MAC주소를 기억하기 어려움!

\(\rightarrow\) IP 주소 (선) + MAC 주소 (후) 함께 사용!

  • (택배 비유) IP 주소 = 수신 주소, MAC 주소 = 수신인

figure2


IP 주소 vs. MAC 주소

  • MAC 주소네트워크 카드에 하드웨어적으로 부여된 고유 주소
    • 수취인의 개인 정보 (e.g., 주민번호) \(\rightarrow\) 물리 주소
  • IP 주소네트워크에서 통신을 위해 사용하는 논리적인 주소
    • 수취인의 주소 \(\rightarrow\) 논리 주소


(기본적으로) 기기를 찾는 데에 있어서, 우선적으로 “IP 주소”하고, 그 뒤에 “MAC 주소”를 활용한다


c) IP 주소 할당 방식

  1. 직접 할당 (Static IP)
    • 사용자가 수동으로 IP 주소를 지정 (예: 서버 설정 시).
  2. 자동 할당 (DHCP: Dynamic Host Configuration Protocol)
    • 공유기나 DHCP 서버가 자동으로 IP 주소를 클라이언트에게 부여
    • 이때, 클라이언트는 자신의 MAC 주소를 DHCP 서버에 알리고 IP를 요청


d) IP의 2가지 주요 기능

기능 설명
1. IP 주소 지정 장치 간 통신을 위한 “고유 식별자” 제공
2. 단편화 큰 데이터를 “작은 단위로 나누어” 전송 가능하게 함


단편화란?

  • 데이터가 MTU(Maximum Transmission Unit)보다 클 경우, 이를 작은 조각(프래그먼트)으로 나누어 전송
  • 단편화는 IP 계층에서 수행되며, 목적지에서 다시 조립

\(\rightarrow\) 큰 데이터를 효율적으로 전달할 수 있도록 만듬!

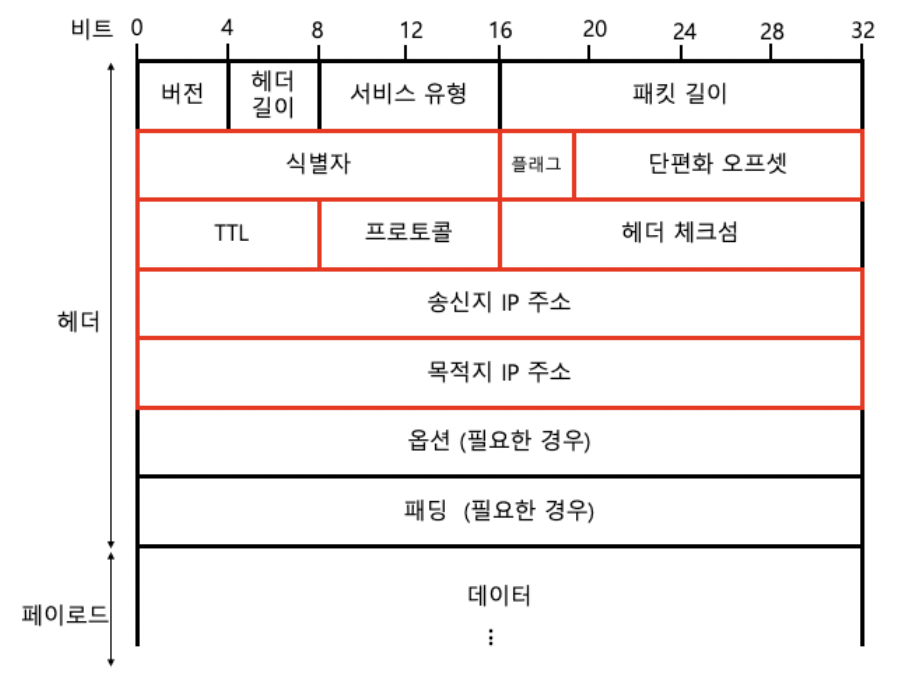

e) IPv4 헤더

figure2


필드 이름 설명
송신지 IP 주소 발신자의 IP
목적지 IP 주소 수신자의 IP
식별자 단편 식별용 고유 번호
플래그 단편화 여부 및 상태 지정
단편화 오프셋 원본 데이터에서의 위치
TTL 무한 루프 방지를 위한 수명
프로토콜 IP 패킷 내 데이터가 어느 상위 계층 프로토콜로 전달되어야 하는지 지정

(3~5는, 단편화 관련된 필드임)

  1. 송신지 IP 주소 (Source IP Address)
    • 패킷을 보낸 발신자의 IP 주소
  2. 목적지 IP 주소 (Destination IP Address)
    • 패킷이 도착해야 할 최종 목적지의 IP 주소
  3. 식별자 (Identification)

    • 하나의 원래 패킷에서 생성된 모든 단편이 같은 값을 가짐

    • 수신 측에서 여러 조각을 다시 하나의 패킷으로 조립할 때 사용

  4. 플래그 (Flags)
    • 단편화 동작을 제어하는 3비트 필드입니다.
      • 0: 예약 (사용하지 않음)
      • 1: Don’t Fragment (DF) – 단편화 금지
      • 2: More Fragments (MF) – 뒤에 더 많은 조각이 있음
  5. 단편화 오프셋 (Fragment Offset)

    • 해당 단편이 원래 데이터의 어디서부터 시작하는지를 바이트 단위로 나타냄

    • 단편의 순서 지정재조합에 사

  6. TTL (Time To Live)

    • 목적: 패킷이 네트워크를 지나며 지나칠 수 있는 최대 라우터(홉) 수를 제한하는 역할

      ( for 무한 루프 방지, 네트워크 자원 낭비 방지 )

    • 동작: 패킷이 라우터를 지날 때마다 TTL 값이 1씩 감소

      → TTL이 0이 되면 해당 패킷은 폐기되고 송신자에게 ICMP “Time Exceeded” 메시지가 전송됨

  7. 프로토콜 (Protocol)

    • 목적: (IP 패킷 내 데이터가) 어느 상위 계층 프로토콜로 전달되어야 하는지 지정

    • 예:

      • 6 → TCP (Transmission Control Protocol)
      • 17 → UDP (User Datagram Protocol)
      • 1 → ICMP (Internet Control Message Protocol)


f) IPv4 vs. IPv6

IPv4

  • 4바이트 (32비트)로 표현 가능

  • 한 옥텟은 0~255 범위의 네 개의 십진수로 표기

    \(\rightarrow\) 이론적으로 할당 가능한 IPv4 주소 개수 == \(2^{32}\)개


IPv6

  • IPv4의 IP 수 부족문제 해결 위해 등장

  • 16바이트 (128비트)로 표현 가능

    \(\rightarrow\) 이론적으로 할당 가능한 IPv4 주소 개수 == \(2^{128}\)개


(2) ARP (Address Resolution Protocol)

(복습: 기본적으로 MAC 주소 이전에 IP 주소를 사용)


a) ARP란?

ARP = IP 주소를 통해 MAC 주소를 알아내기 위한 프로토콜

( 동일 네트워크 내의 호스트의 MAC 주소를 알아내기 위한 프로토콜 )


b) ARP 동작 과정

  • Step 1) ARP 요청
  • Step 2) ARP 응답
  • Step 3) ARP 테이블 갱신

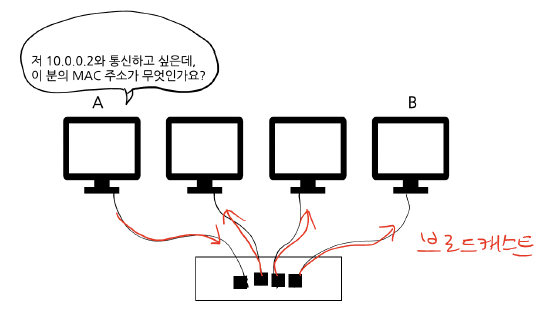

Step 1) ARP 요청 (= Broadcast 메세지)

  • For 특정 IP 주소를 가진 호스트의 MAC 주소를 알기 위해!
  • 해당 호스트의 MAC 주소를 모르기 때문에, Broadcast 메세지로 보냄

figure2

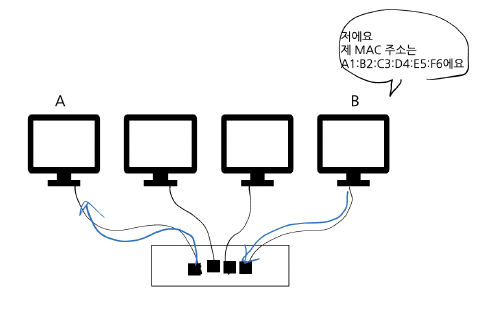

Step 2) ARP 응답

  • ARP 요청 메세지에 대한 응답
  • 자신의 MAC 주소를 포함해서 응답함

figure2

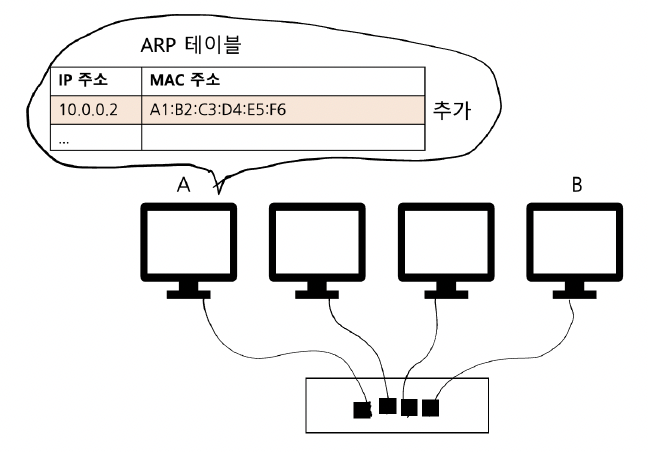

Step 3) ARP 테이블 갱신

  • ARP 테이블 (ARP 캐시): MAC 주소 & IP 주소의 매핑 table
    • 일정 시간이 지나면 삭제
  • ARP 테이블에 추가가된 호스트는, Broadcast로 ARP 요청을 보낼 필요가 없음.

figure2


Question) “같은 (X) 다른 (O)” 네트워크에 속한 호스트의 MAC 주소는 어떻게 알아내지?

Answer) “Router”


(3) ICMP

a) IP의 한계점

  • (1) 비신뢰성: 패킷이 목적지까지 잘 전송된다는 보장 X
  • (2) 비연결형: 호스트 간의 사전 연결 수립이 X


c) IP vs. TCP

IP (Internet Protocol)

  • 계층: 네트워크 계층
  • 역할: 데이터를 목적지까지 전달하는 기본적인 경로 제공
  • 특징: 비신뢰성 & 비연결형

\(\rightarrow\) 즉, IP는 “최선을 다해서” 전달만 할 뿐, 전송이 제대로 되었는지 확인하지 않음.

TCP (Transmission Control Protocol)

  • 계층: 전송 계층
  • 역할: 애플리케이션 간 신뢰성 있는 통신을 보장
  • 특징:
    • 신뢰성 (Reliable): 패킷 손실, 순서 뒤바뀜 등을 감지하고 복구
    • 연결형 (Connection-oriented): 통신 전에 연결을 설정 (3-way handshake)
    • 흐름 제어, 혼잡 제어, 재전송, 에러 체크 등의 기능 포함


항목 IP (네트워크 계층) TCP (전송 계층)
연결 방식 비연결형 (Connectionless) 연결형 (Connection-oriented)
신뢰성 보장하지 않음 보장함
데이터 순서 보장하지 않음 순서를 보장함
오류 처리 없음 재전송, 오류 감지, 복구 가능
목적 데이터가 어디로 가야 하는지 데이터가 어떻게 정확히 가야 하는지


c) ICMP (Internet Control Message Protocol)

  • IP와 마찬가지로 네트워크 계층 프로토콜!
  • 정확히는, IP의 일부이다!

  • 목적: IP의 위의 한계점 보완 (극복은 아님)
    • 데이터를 전송하는 것이 아니라, 오류 알림, 상태 정보 전달 등의 제어 메시지를 주고받는 데 사용

figure2


d) ICMP의 주요 기능

  1. 오류 알림 (Error Reporting)
    • 목적지에 도달할 수 없을 때
    • TTL(Time to Live)이 0이 되었을 때
    • 포트가 열려있지 않을 때 등
  2. 네트워크 진단 (Network Diagnostics)
    • 네트워크가 정상적으로 동작하는지 확인

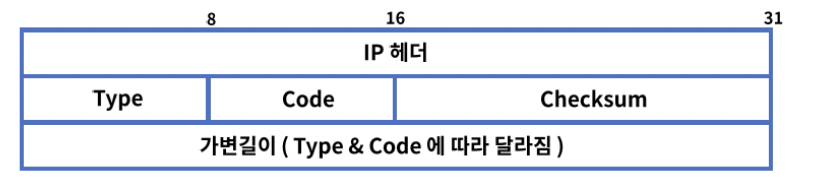

대표적인 메세지 유형

( ICMP 메세지는 타입 & 코드로 정의 )

figure2


Note that “IP의 한계를 보완할 뿐, 완전히 해결은 아님!”

\(\rightarrow\) 근본적인 해결책은, 위의 b)에서 말한 “전송 계층”에서 이루어짐!


(4) IP 주소

a) MAC 주소 vs. IP 주소

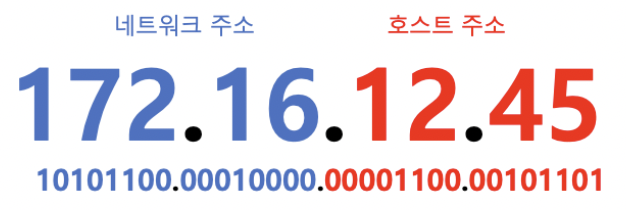

IP 주소의 구성: (1) 네트워크 주소 + (2) 호스트 주소

  • 비트 수 고정 X

figure2

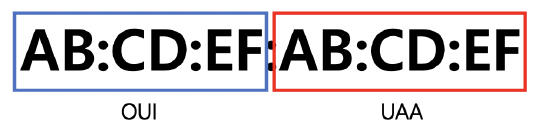

MAC 주소의 구성: (1) 제조사 번호 + (2) 일련 번호

  • 비트 수 고정 O ( (1) = 24 비트 + (2) = 24 비트 )

figure2

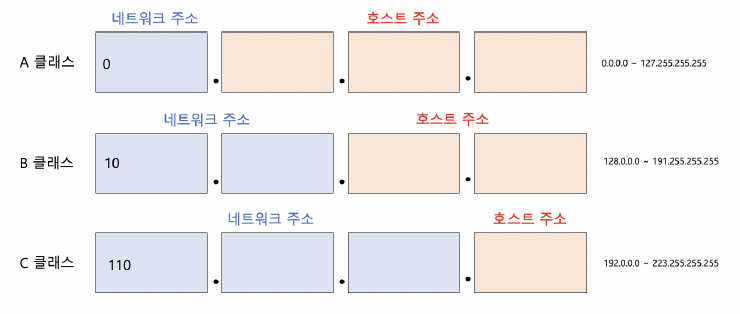

b) 클래스풀 (Classful) 주소 체계

클래스풀 주소는 IP 주소를 고정된 크기의 네트워크/호스트 비트로 구분하던 방식

클래스 시작 IP 범위 서브넷 마스크 호스트 수
A 0.0.0.0 ~ 127.255.255.255 255.0.0.0 (8비트 네트워크) 약 1,670만 개
B 128.0.0.0 ~ 191.255.255.255 255.255.0.0 (16비트 네트워크) 약 6만 5천 개
C 192.0.0.0 ~ 223.255.255.255 255.255.255.0 (24비트 네트워크) 254개

figure2


예시) A 클래스

figure2

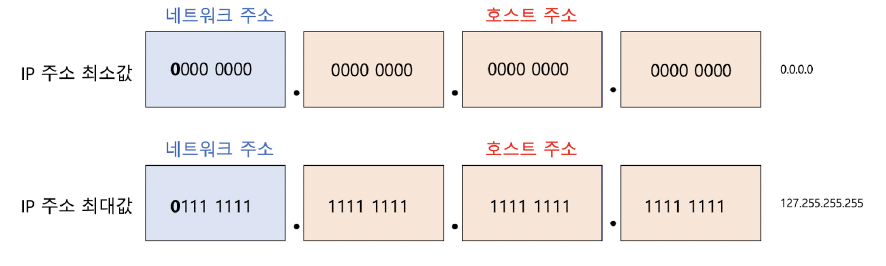

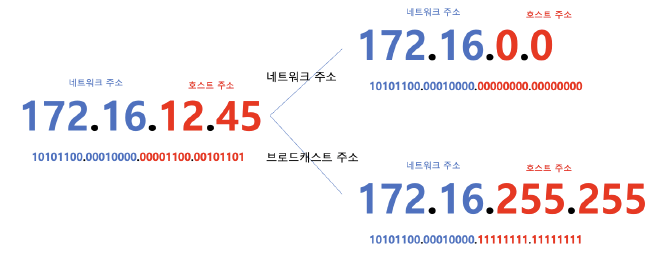

c) 고정된 주소

최소 & 최대값은 각각 특별한 의미를 가짐! 부여 불가!

figure2

\(\rightarrow\) 즉, 이 중 호스트 ID가 전부 0이거나 전부 1인 경우는 특별한 의미로 쓰여서 일반 호스트에게 할당할 수 없음

호스트 ID가 전부 0 → 네트워크 주소

  • 해당 네트워크 자체를 식별하는 데 사용
  • 예: 192.168.1.0 (클래스 C)

호스트 ID가 전부 1 → 브로드캐스트 주소

  • 그 네트워크에 속한 모든 호스트에게 패킷을 전송하는 데 사용
  • 예: 192.168.1.255 (클래스 C)


요약

구분 의미 사용 가능 여부
최소값 (all 0) 네트워크 주소
최대값 (all 1) 브로드캐스트 주소
나머지 주소 실제 호스트에 부여 가능 (1~254 등)

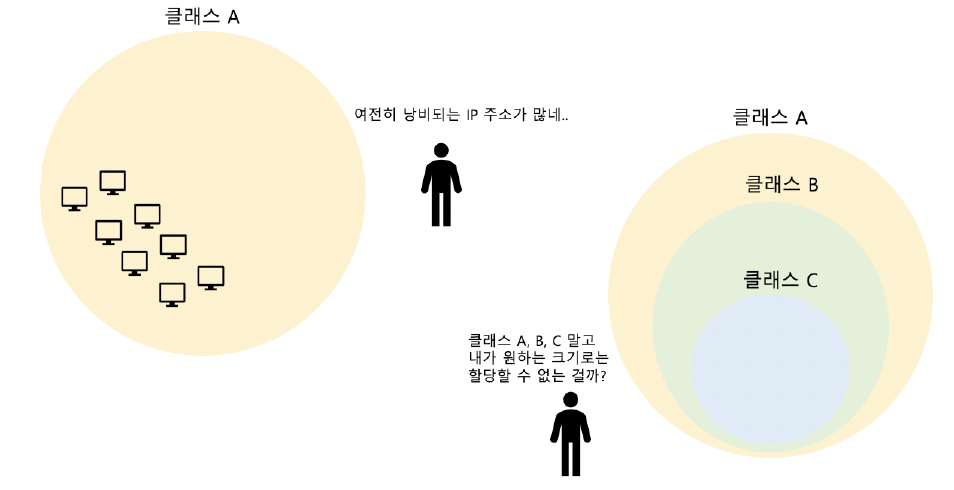

d) 클래스리스 (Classless) 주소 체계

  • 클래스풀 주소 체계보다 더 정교히 네트워크를 나누는 방법
  • 오늘날 주로 사용하는 방식
  • 네트워크와 호스트를 구분하기 위해 서브넷 마스크 이용

figure2


e) 서브넷 마스크 (Subnet Mask)

IP 주소에서 네트워크 부분과 호스트 부분을 구분하는 데 사용하는 32비트 숫자

  • IP 주소는 32비트 (4바이트)
  • 서브넷 마스크도 32비트
  • 둘은 비트 단위로 AND 연산되어, IP가 속한 네트워크 주소를 구함

Example)

  • IP 주소: 192.168.1.10

  • 서브넷 마스크: 255.255.255.0 → 이진: 11111111.11111111.11111111.00000000

  • 해석

    • 앞의 24비트는 네트워크 주소 (192.168.1)

    • 뒤의 8비트는 호스트 주소 (.10)


자주 사용되는 서브넷 마스크

서브넷 마스크 CIDR 표기 호스트 개수 (이론상) 설명
255.0.0.0 /8 약 1,670만 개 클래스 A (대규모 네트워크)
255.255.0.0 /16 65,534개 클래스 B
255.255.255.0 /24 254개 클래스 C
255.255.255.192 /26 62개 서브넷 분할 예시
  • 호스트 개수 = \(2^{호스트비트} - 2\) (네트워크 주소와 브로드캐스트 주소 제외)


동작 원리 (AND 연산)

  • ex) 192.168.1.10 AND 255.255.255.0
IP:       11000000.10101000.00000001.00001010 (192.168.1.10)
Mask:     11111111.11111111.11111111.00000000 (255.255.255.0)
----------------------------------------------------------
Network:  11000000.10101000.00000001.00000000 (192.168.1.0)

→ 결과: 192.168.1.0 → 이게 이 호스트가 속한 네트워크
